Лазерное сканирование зданий и сооружений: все, что нужно знать заказчику

37053
Лазерное сканирование зданий и сооружений: все, что нужно знать заказчику
Ноябрь 27, 2018
Время чтения: 13 минут
Нет времени читать?
Отправим материал вам на:
Telegram
Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Лазерное сканирование объектов – это новейший метод получения 2D и 3D моделей окружающего пространства. В процессе работы приборов создается облако точек с пространственными координатами, которые в итоге дают объемное изображение. Полученная модель объекта может содержать от нескольких тысяч до нескольких миллионов координатных точек. При этом измерения проходят с точностью до миллиметра.

лазерное сканирование работы в Гектар Групп

Проведение инженерно-геодезических работ подразумевает использование специальных приборов. Для их производства используются последние достижения многих отраслей науки, в том числе, оптики, электроники, механики. Одним из недавних изобретений стал электронный лазерный безотражательный тахеометр. Такой прибор значительно упростил выполнение многих геодезических задач, увеличил эффективность работы специалистов в области архитектурных обмеров. В сравнении с используемыми ранее измерительными системами, появление тахеометра нового образца увеличило продуктивность в три раза.

Хотя новые приборы появились совсем недавно, вскоре и они не смогли справляться со всеми запросами современного строительства. Возникла потребность не только в точности координатных измерений, но также в построении цифровых моделей объектов. Как выяснилось на практике, для этого требуется гораздо больше информации, чем могут дать стандартные тахеометры. Трехмерное лазерное сканирование зданий стало единственным оптимальным решением поставленной задачи. С его помощью удалось добиться максимальной детализации объектов, что позволило получить точные цифровые модели и изображения.

Что собой представляет лазерное сканирование?

Лазерное сканирование зданий и сооружений стало доступно относительно недавно. В этой статье мы расскажем о его принципах, особенностях и преимуществах. После этого вы сможете определиться, стоит ли вам воспользоваться новейшими разработками, или же отдать предпочтение консервативным методам.

Принцип работы лазерного сканера можно сравнить с работой любого радара. Он заключается в излучении лазерного луча, который обладает высокой частотой, и отражении его на колеблющемся зеркале. Так, луч достигает объекта, а затем вновь возвращается в отправную точку. В этот момент прибор фиксирует время возврата, согласно которому получает данные о расстоянии, на котором находится объект. Так создается облако точек. При этом стоит отметить, что прибор может отправить сразу множество лучей, то есть мгновенно получить информацию сразу о значительной части объекта.

В отличие от использования тахеометра, этот метод проведения съемки является бесконтактным и максимально автоматизированным. Прибор содержит специальный сервопривод, который самостоятельно вращает измерительную головку в горизонтальной и вертикальной плоскостях. Специалисту не нужно больше нажимать какие-либо кнопки для включения дальномера или записи полученных координат, выискивать цель через окуляр тахеометра, переставлять технику с места на место и пр. Теперь все необходимые измерения можно провести с одной точки без ущерба точности.

Основные виды лазерного сканирования

В зависимости от сложности объекта, его величины и технических особенностей, вам могут быть предложены следующие виды лазерной съемки:

  1. Наземное лазерное сканирование. Оно производится с помощью статичного прибора. Визуализация объекта происходит путем наведения визира, или же путем предварительного сканирования при небольшой плотности координатных точек. Затем проходит более детальное моделирование каждой отдельной поверхности и сбор всех полученных данных в единый массив. Для проведения этого типа работ не требуется установка дополнительных отражателей, меток или маркеров.
  2. Мобильное сканирование. Съемка проходит с помощью все тех же приборов, но они при этом закреплены на транспортное средство. Оно, в свою очередь, движется по установленному маршруту для сбора необходимых данных. Сами приборы обладают встроенными компенсаторами наклонов и вибраций, а также очень жестко крепятся к своему «носителю». Все это позволяет избежать каких-либо неточностей, которые могли бы возникнуть за счет осуществления съемки в движении.
  3. Сканирование с воздуха. Такой тип работ считается наиболее быстрым и детальным. Он позволяет получить картинку местности с учетом всех особенностей рельефа. При этом можно установить определенную ярусность, чтоб в дальнейшем иметь возможность отдельно работать с объектами инфраструктуры, земной поверхностью, зданиями и пр.

Виды и особенности лазерных сканеров

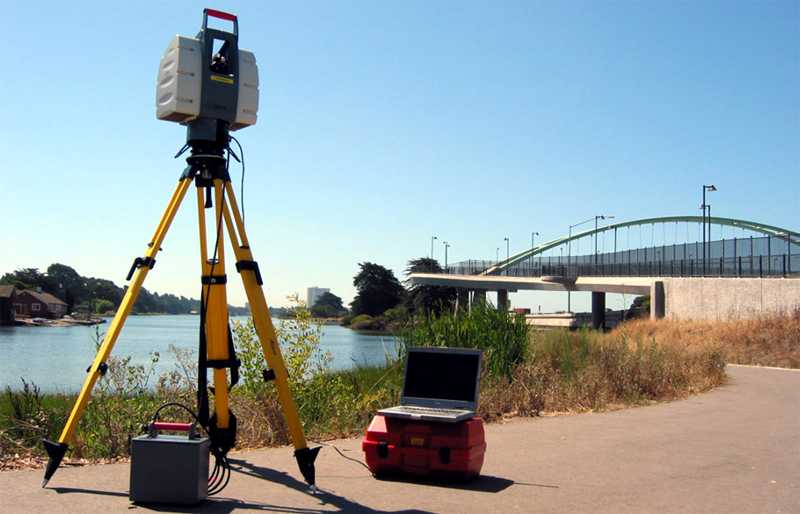

наземное лазерное сканирование

Лазерный сканер способен проводить до миллиона измерений за одну секунду. Облако точек, которое получается в результате его работы, можно затем вывести на экран в виде двухмерного или трехмерного изображения. Главными характеристиками прибора являются показатели точности, дальности, скорости сбора данных, а также угол обзора. Выбор в пользу того или иного сканера зависит от технологических требований изучаемого объекта.

 На сегодняшний день доступны следующие варианты:

  • Сканеры среднего радиуса действия. Дальность до 100 м, допустима погрешность в несколько миллиметров.
  • Сканеры дальнего действия. В работе допускают погрешность от нескольких миллиметров до нескольких сантиметров, работают с дальностью в сотни метров.
  • Маркшейдерские сканеры. Дальность – более километра, погрешность – до дециметра.

Сферы применения трехмерного моделирования

Трехмерное сканирование объектов позволяет создавать цифровые модели не только отдельных зданий и сооружений, но и целых комплексов или территорий. С его помощью можно получить точные данные даже при работе со сложными архитектурными формами. Это позволяет широко использовать метод для различных научных исследований, реставрации памятников и пр.

Также лазерное сканирование применяют для решения следующих задач:

    ·   создание трехмерного кадастра недвижимости;
    ·   проектирование или топографическая съемка элементов инфраструктуры, промышленных сооружений;
    ·   создание 3D моделей рельефа, сложных технологических объектов;
    ·   сохранение данных об архитектурном наследии;
    ·   съемка фасадов любой сложности;
    ·   получение информации о количестве насыпей и выемок грунта для предприятий горной промышленности;
    ·   слежение за деформациями готовых или строящихся объектов
    ·   сбор данных для дальнейшего строительства объекта, его полной или частичной реконструкции, планового ремонта и т.д.

лазерное сканирование зданий и сооружений

По сути, лазерное сканирование зданий и сооружений является универсальной технологией, тем не менее, существует ряд задач, для которых оно является единственным возможным вариантом решения. Так, к примеру, при проектировании реконструкции здания или контроля за его строительством, только этот метод позволит получить актуальную цифровую модель на каждом этапе. Также высокая автоматизация гарантирует большую точность и достоверность информации при архитектурных обмерах, геодезической съемке интерьеров и фасадов зданий.

Отдельно стоит сказать о применении лазерного сканирования при съемке объектов транспортной инфраструктуры. Преимущество метода заключается в том, что для его использования нет необходимости останавливать движение. Так, можно получить данные о состоянии различных транспортных объектов – мостов, тоннелей, автодорог – без каких-либо неудобств. Это часто необходимо для создания топографических планов, электронных банков данных, проектирования реконструкции или ремонтных работ.

Наземное лазерное сканирование позволяет осуществлять геодезический контроль в горной промышленности. Так, с помощью современных приборов можно получить точные данные о шахтах, тоннелях, открытых выработках и пр. При этом можно контролировать оползневые процессы, проверять устойчивость бортов штолен и карьеров.

В археологии трехмерное моделирование востребовано в целях сохранения точных данных об исследуемых памятниках. Эта информация может использоваться как в научных целях, так и в качестве виртуального музея. Также сканирование применяют для фиксации находок и мест раскопок.

Преимущества метода лазерного сканирования

Лазерное сканирование – это выгодная экономия материальных и временных затрат. Оно позволяет в кратчайшие сроки получить максимальное количество данных, а затем создать детальную 3D-модель объекта. Это дает возможность хранить в электронном виде подробную информацию о любом объекте, будь то архитектурный памятник, жилой комплекс, промышленное здание, рельеф территории и пр. При этом она может быть в дальнейшем использована в различных компьютерных программах для планирования реконструкций, ремонтных и строительных работ. Современные приборы создают системы данных, которые совместимы с Autodesk, AVEVA, AutoCAD, Intergraph и прочими средствами проектирования мировых производителей.

лазерное сканирование в Гектар Групп

Также к преимуществам лазерного сканирования стоит отнести следующие его особенности:

  1. Высокая точность. Погрешность приборов находится на минимальном уровне. Кроме того, сканеры можно настроить на фиксацию первого или последнего отражения. Например, это позволит различить грунт и            растительность и пр.

  2. Полнота информации. Лазерные сканеры создают облака из миллионов точек с пространственными координатами. Это значит, что даже самые мелкие детали объекта будут учтены в цифровой модели.

  3. Мгновенная визуализация. Современные приборы работают таким образом, что вы сразу же получите все результаты в 3D-виде. Соответственно, не придется тратить дополнительное время на обработку данных и привлекать для этого специалистов.

  4. Безопасность. Когда речь идет о съемке опасных или труднодоступных объектов, лазерное сканирование является наиболее оптимальным вариантом. Дальность работы приборов и угол их обзора позволят получить точные данные с безопасного расстояния.

  5. Автоматизация. Правильная настройка оборудования позволит совершать все необходимые измерения простым нажатием кнопки, что исключает практически все внешние влияния на результат инженерно-геодезических работ.

Недостатки технологии

Для объективной оценки возможностей лазерного сканирования, стоит уделить внимание и его недостаткам. На самом деле, их не так много, при этом, приборы постоянно совершенствуются и появляются все более универсальные модели.

Тем не менее, на данный момент можно отметить следующие неудобства при работе с лазерными сканерами:

  1. Большинство современных моделей сканеров не предназначены для работы при минусовой температуре. Таким образом, в зимнее время воспользоваться преимуществами технологии может оказаться затруднительно. Сейчас доступны новые приборы, работающие до -20 градусов, но далеко не каждая компания может похвастаться наличием такого оборудования. Кроме того, его использование может обойтись дороже.

  2. При лазерном сканировании сложных архитектурных форм возникают определенные трудности с автоматическим переносом данных в программы компьютерного моделирования. Это связано с тем, что большинство подобных приложений описывают здания лишь самыми простыми геометрическими формами. Соответственно, при моделировании архитектурных памятников или сложных интерьеров придется переносить многие данные вручную.

Также стоит отметить, что лазерное сканирование зданий и сооружений не является полностью автоматической процедурой. Безусловно, оно позволяет избежать многих трудоемких задач, а сложные и опасные измерения осуществляет одним нажатием кнопки. Тем не менее, для получения полной картины все равно понадобится работа специалиста, поскольку необходимо правильно выбрать точки для съемки, спланировать сеансы сканирования и пр. Особенно это важно при работе со сложными объектами, например, архитектурными памятниками. Иногда для получения необходимых данных точки устанавливают, как внутри, так и снаружи здания.

Сколько стоит лазерное сканирование зданий и сооружений?

Многие заказчики считают, что использование новых технологий и более точных приборов обязательно связано с дополнительными финансовыми затратами. Именно поэтому они отдают предпочтение более консервативным методам, пытаясь таким образом немного сэкономить, хоть и с потерей точности. На самом деле, если речь идет о сканировании небольших зданий или территорий, то применение 3D-сканера обойдется примерно в ту же сумму, что и при других наземных видах съемки. При этом более точные данные и максимальная детализация позволят избежать лишних затрат при дальнейшем проектировании и строительстве.

Что же касается крупных объектов, то здесь трехмерная съемка значительно выигрывает у тахеометрической, поскольку большинство данных можно будет получить с одной точки. Соответственно, не возникнет необходимости транспортировки оборудования и персонала. Таким образом, рост технического прогресса позволил не только улучшить качество получаемых данных, но также привел к удешевлению услуги.

Можно сделать вывод, что сейчас лазерное сканирование зданий и сооружений является наиболее перспективным направлением для проведения различных инженерно-геодезических работ. Высокая технологичность метода дает неоспоримые преимущества, в сравнении с другими видами топографической съемки. При этом использование новой технологии не только не увеличивает стоимость услуг, но даже помогает выгодно сэкономить.

Надеемся, вы получили всю необходимую информацию по этой теме. Будем рады вас видеть на наших страничках в соцсетях, где вы сможете найти еще больше актуальной информации!
